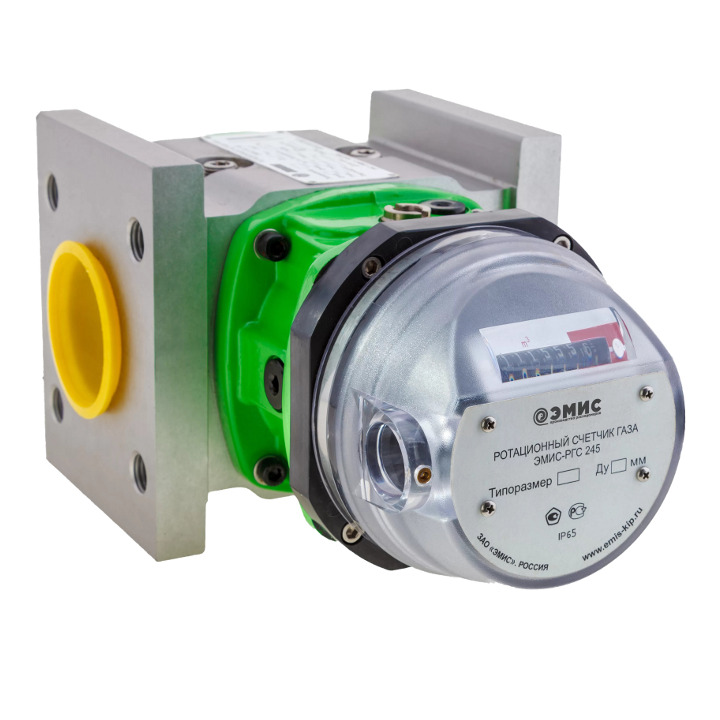

Ротационный счетчик газа ЭМИС-РГС 245

Ротационный счетчик газа ЭМИС-РГС 245 предназначен для коммерческого и технологического учёта объемного расхода газа в системах контроля и регулирования в различных отраслях промышленности. Совместно с электронным корректором, датчиком давления и датчиком температуры возможно использование в узлах учета газа, предназначенных для учета параметров газа.

• Приборы имеют класс точности от ±0,6% и эксплуатируются при давлении измеряемой среды до 1,6 МПа.
• Диапазон измерений: до 1:200.
• По специальному заказу возможно исполнение с динамическим диапазоном 1:250.
• Не требуются специальное техническое обслуживание.
• Срок поверки 6 лет.
• Срок службы не менее 12 лет.

УСТРОЙСТВО СЧЁТЧИКА ГАЗА ЭМИС-РГС 245

Конструкция счетчика состоит из корпуса и двух одинаковых роторов в форме восьмерки, которые синхронно вращаясь в противоположных направлениях, отсекают определенный объем газа и вытесняют его в направлении движения потока в трубе. Вращение механизма происходит за счет разницы давлений на входе и выходе газа. Объем вытесненного ресурса определяется объемом измерительной камеры счетчика.

Накопленное значение прошедшего объема газа фиксирует счетный механизм с 8-ми разрядным роликовым сумматором. Отметим, что конструкция «ЭМИС-РГС 245» допускает исполнение двунаправленного счетного механизма, который суммирует прошедший через рабочую камеру объем газа независимо от направления потока.

УСТАНОВКА И ЗАМЕНА ГАЗОВОГО СЧЁТЧИКА

ЭМИС-РГС 245 может устанавливаться как на горизонтальном, так и на вертикальном участке трубопровода. При этом оптимальным является вертикальное расположение счетчика, когда движущийся поток газа «сверху-вниз» обеспечивает самоочистку вращающихся роторов. Во всем диапазоне расходов счетчик не требует наличия прямых участков до и после места установки, а также применения струевыпрямителей. Для задержки твердых частиц, перед счетчиком рекомендуется устанавливать сетчатый фильтр со степенью фильтрации 50 мкм.

При соблюдении всех условий монтажа и эксплуатации, ротационный (роторный) счётчик газа является одним из самых надежных и экономичных устройств учета природного газа, обладающий большой пропускной способностью и широким диапазоном измерений. В числе особых достоинств прибора – долговечность, компактность конструкции, отсутствие потребности в электроэнергии.

Технические характеристики
