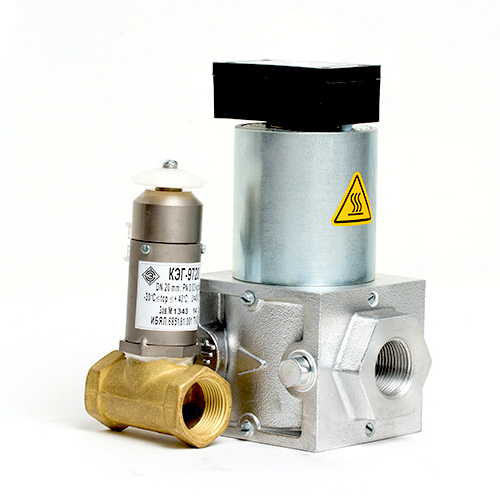

Электромагнитный газовый клапан КЭГ-9720

Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10-Б.

Производитель: Аналитприбор Смоленск

Наличие: на складе

Оставить заявку

Клапаны электромагнитные КЭГ-9720 (нормально закрытые)

Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.

Клапаны электромагнитные КЭГ-9720 (нормально открытые)

Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10-Б.

Область применения:

установка в помещении котельных, работающих на газе
в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе

Отличительные особенности:

для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80
детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь)
седло клапана защищено от загрязнений фильтром на входе
клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления
для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4 ''
герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93

Область применения:

установка в помещении котельных, работающих на газе
в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе

Основные технические характеристики КЭГ-9720 (нормально закрытый)

Характеристики	Значения	Примечание
Условный проход Ду, мм	20; 25; 32; 40; 50; 65; 80
Время открытия/закрытия, с	1
Диапазон давлений, МПа	0 – 0,4 0 – 0,1	Д _у =20; 25; 65; 80 мм Д _у =32; 40; 50; 65; 80 мм
Частота включения, 1/час	1000 300	Д _у =20; 25; 32; 40; 50 мм Д _у =65; 80 мм
Объемный расход, м ³ /ч (по воздуху):
для Ду= 20 мм	3,6	при Рвх=0,4 МПа
для Ду= 25 мм	4,9	при перепаде ΔР=0,01 МПа
для Ду= 32 мм	160	при перепаде ΔР=0,01 МПа
для Ду= 40 мм	180	при Рвх=0,1 МПа
для Ду= 50 мм	200
для Ду= 65 мм	250	при перепаде 0,0076 МПа
для Ду= 80 мм	440
Напряжение питания, В	220	50 Гц;
Потребляемая мощность, ВА	35 75 90	Д _у =20; 25; 32; 40; 50 мм Д _у =65 мм Д _у =80 мм
Степень защиты	IP 65 IP 40	Д _У =65; 80 Д _У =20; 25; 32; 40; 50
Температура окружающей среды, ^о С	-30 ÷ +40

Основные технические характеристики КЭГ-9720 (нормально открытый)

Характеристики	Значения	Примечание
Диаметр проходного отверстия Дпр, мм	15 20 25 32	ИБЯЛ.685181.001 ИБЯЛ.685181.001-01 ИБЯЛ.685181.001-02 ИБЯЛ.685181.001-21
Время закрытия, с, не более	1
Диапазон рабочего давления, МПа	0 – 0,003
Частота включения, 1/час	300
Ресурс включений	1х10 ⁶
Пропускная способность, м ³ /ч (по воздуху): для Дпр= 15 мм для Дпр= 20 мм для Дпр= 25 мм для Дпр= 32 мм	0,6 0,9 1,3 50	при Рвх= 0,003 МПа и перепаде давления ΔР=0,003 МПа
Степень защиты	IP 40
Температура окружающей среды, ^° С	-30 ÷ +40
Габаритные размеры, мм, не более: LxHxB для Дпр= 15 мм для Дпр= 20 мм для Дпр= 25 мм для Дпр= 32 мм	50х125х65 50х135х65 60х150х80 65х160х95	масса, кг, не более 0,8 0,8 0,9 1,0
Напряжение управления клапаном, В	40	напряжение импульсное (длительность импульса не более 1 с)
