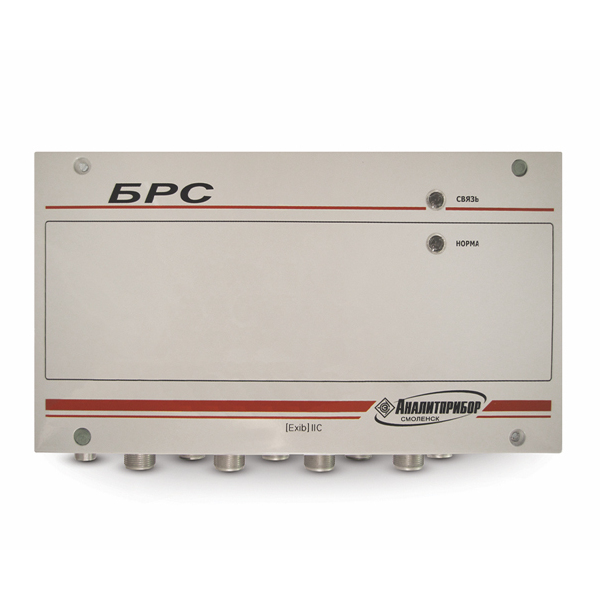

БРС - блок расширения и связи

Сведения об оборудовании

• обеспечение двустороннего обмена информацией с АИ или БСУ по интерфейсу RS 485
• логический протокол MODBUS RTU
• предназначен для работы в составе СКАПО
• температура окружающей среды от -40 до +50 °С
• степень защиты - IP 54

БРС выполняет следующие функции:

для БРС ИБЯЛ.411111.036:

• двусторонний обмен с БСУ - передачу результатов измерения выходных токовых сигналов на БСУ и прием установок срабатывания порогов блока реле (далее – БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035;
• питание БР и передачу команд управления на БР ИБЯЛ.423142.004;
• обеспечение двухстороннего обмена информацией с другими БРС ИБЯЛ.411111.036 по интерфейсу RS485;

для БРС ИБЯЛ.411111.036, -01…-04:

• обеспечение двухстороннего обмена информацией с адаптером интерфейсов (далее – АИ) ИБЯЛ.426441.006 или БСУ ИБЯЛ.411111.044 по интерфейсу RS485, логический протокол MODBUS RTU, порт “1RS485”;
• передачу результатов измерения выходных токовых сигналов на ПЭВМ с помощью АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью БСУ ИБЯЛ.411111.044;
• обеспечение двухстороннего обмена информацией с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485, порт “1RS485”;
• обеспечение передачи команд управления по интерфейсу RS485 на БР ИБЯЛ.423142.009 - порт “2RS485”.
