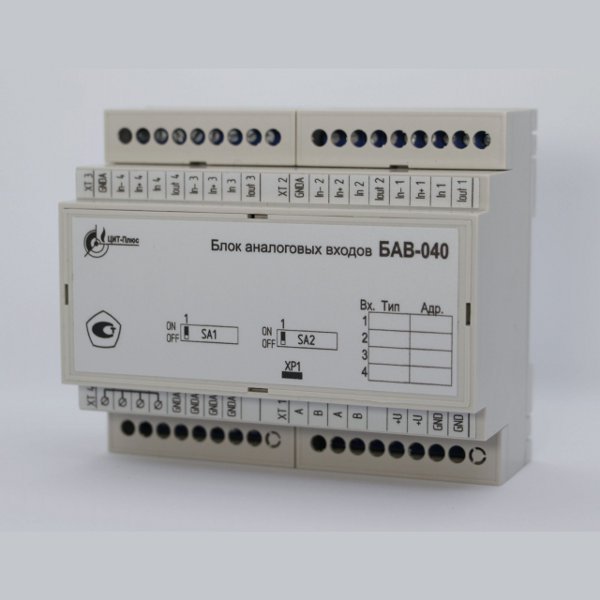

Блок аналоговых входов БАВ-040

Блок аналоговых входов БАВ-040 предназначен для преобразования аналоговых сигналов от четырех активных датчиков с токовым выходом 4-20мА в цифровую форму и последующей передачи их по интерфейсу RS485.

Производитель: Цит-Плюс

Наличие: на складе

Оставить заявку

Управление работой блока осуществляется внешним устройством («мастером») по интерфейсу RS485, протокол ModBUS.

Блок предназначен для использования в составе систем автоматического контроля загазованности типа САКЗ-МК®-И, а также в составе других систем, устройств и комплексов, при условии соответствия входных и выходных сигналов.

Режим работы: непрерывный.

Назначенный срок службы блока: 12 лет.

Межповерочный интервал: 2 года.

Температура окружающей среды при эксплуатации: от -10°С до +55°С.

Относительная влажность воздуха: не более 80 % (при t= +25°С).

Атмосферное давление: от 86 до 106,7 кПа.

Степень защиты оболочки: IP20 по ГОСТ 14254-2015.

Класс защиты от поражения электрическим током: III по ГОСТ 12.2.007.0-75.

Электрическая прочность изоляции между интерфейсом и каналом измерения: 1500В в течение 1 мин.

Технические характеристики

Параметры	Значение
Количество каналов измерения	4
Диапазон входных сигналов, мА	от +4 до +20
Пределы допускаемой приведенной погрешности измерения, %	1
Время опроса одного канала, с, не более	1
Входное сопротивление каждого канала измерения, Ом	250
Разрядность встроенного АЦП, бит	16
Диапазон напряжений питания постоянного тока, В	от 13,5 до 26,4
Потребляемая мощность, Вт, не более	1
Габаритные размеры, мм, не более	107×95×59
Масса, кг, не более	0,3
